Conversion de protocole SCADA Sous-station

Besoin client
Un gestionnaire de réseau de distribution (GRD) européen avait besoin de communications par trajets multiples pour son réseau intelligent smart-grid de sous-stations, l'automatisation de la distribution et les fonctions SCADA. Les systèmes pris en charge comprenaient des RTU, des LFI et des DTC, utilisant un mélange de protocoles IEC 101, DNP3 et IEC 104. Le routeur de la sous-station devait prendre en charge toutes ces fonctions dans un seul équipement.

Solution Virtual Access

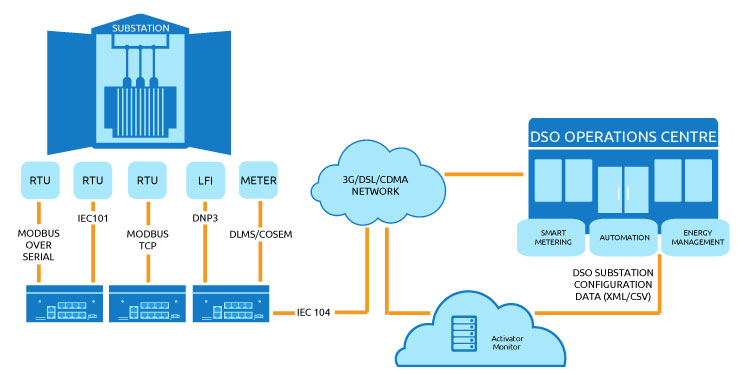

Le client a choisi des routeurs VA résilients intégrant des interfaces avec double accès 3G/4G, avec sécurité avancée et Activator pour l'automatisation des services. Virtual Access fournit un dispositif unique qui peut être utilisé pour convertir les normes IEC 101 et DNP3 en IEC 104 avec une liaison série intégrée RS232, RS485, Ethernet, haut débit sans fil et DSL en option.

L'une des principales différences de cette solution réside dans le système d'approvisionnement et de surveillance Activator de classe opérateur, conçu pour s'adapter à des dizaines de milliers d'équipements. Cela signifie que les appareils n'ont pas besoin d'être pré-configurés et peuvent être installés sans personnel qualifié en réseau. La solution a permis au GRD de maximiser le niveau d'automatisation des processus et du déploiement sur le terrain en s'intégrant aux systèmes informatiques en direction du nord et a permis aux dispositifs situés derrière le routeur VA dans les armoires des sous-stations d'être configurés de manière identique, tout en étant adressables individuellement à partir des systèmes SCADA centraux.

Résumé des besoins des clients

  • IEC 101, IEC 104, DNP3
  • RS232, RS485
  • Extensible à des dizaines de milliers d'équipements
  • IEC 101/104, conversion DNP3/104 sur site distant
  • Déployer le même dispositif partout pour simplifier la maintenance
  • Des voies de communication résilientes
  • Equipement durci pour la Sous-station
  • Deux secondes de dernière puissance GASP

Principaux avantages

  • Conversion IEC 101/104 et conversion DNP3 à IEC104
  • Prise en charge de la norme IEC 61850, Modbus à l'épreuve du temps
  • Un seul équipement assure les fonctions requises
  • Double SIM, double antenne, 3G/4G, option DSL
  • Equipement robuste, classé en indice de protection IP
  • Dernier message du GASP pour une panne de courant
  • Robustesse : options d'isolation élevées sur le bloc d'alimentation et les interfaces
  • Vibration et mécanique aux normes EN

Activator - Comment ça marche

Activator est un système automatisé de provisionnement et de supervision conçu pour simplifier les problèmes logistiques associés au déploiement et à la gestion de milliers de routeurs. Cette courte vidéo montre comment il fonctionne.
