Alliander

Distribution de gaz et d'énergie à Amsterdam

Télécharger l'article en Anglais PDF

Alliander est l'un des plus grands fournisseurs d'énergie aux Pays-Bas avec 2,5 millions de clients aux Pays-Bas et en Belgique. Ils produisent de l'électricité (20 TWh par an, vert et gris) et la distribuent, ainsi que du gaz dans une grande partie du marché domestique et industriel néerlandais. Dans un projet de modernisation d'un système SCADA de contrôle et de surveillance de la distribution du gaz à Amsterdam, les prolongateurs Westermo Wolverine Ethernet ont été sélectionnées car ils pourraient fournir une solution réseau rentable et résiliente utilisant l'infrastructure de câble existante.

Liandon est l'une des divisions d'Alliander . Cette division d'ingénierie et de gestion de projet a été chargée de fournir un système de télémétrie pour le réseau de gaz à Amsterdam.

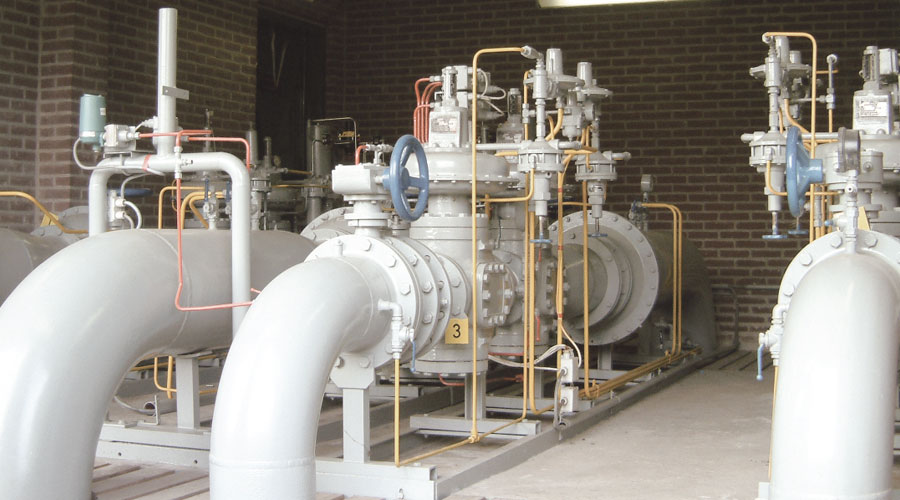

Amsterdam dispose d’un grand nombre de sous-stations de gaz où Alliander peut réglementer le réseau de distribution du gaz de la capitale néerlandaise. Cependant, il fallait non seulement réglementer, mais aussi surveiller en temps réel l'utilisation, les alarmes et la mesure du débit. Grâce à ces informations, Alliander peut fournir de meilleurs services à ses clients et réduire les coûts. Pour l'unité de télémesure à distance, Alliander a choisi un nouveau RTU, le D05-MCU-IEC de Data watt Telecontrol Systems, qui utilise le protocole de communication IEC 60870-5-104 basé sur Ethernet. Le choix logique d'utiliser des câbles à fibres optiques pour les communications Ethernet aurait été évident, car de nombreuses liaisons Ethernet dépasseraient la portée maximale de 100 m (328 ft) sur du câble UTP. La fibre serait toutefois trop chère et presque impossible à installer en peu de temps et dans une ville surpeuplée. La solution était simple. utiliser le câblage en cuivre existant dans le réseau de câbles de télécommunication et de signalisation d’Alliander.

"Après quelques tests réussis avec les prolongateurs Ethernet Wolverine et nos expériences précédentes avec la famille de modems Westermo, Alliander a choisi la solution Westermo", déclare M. Rens Dekker, ingénieur principal BOS.

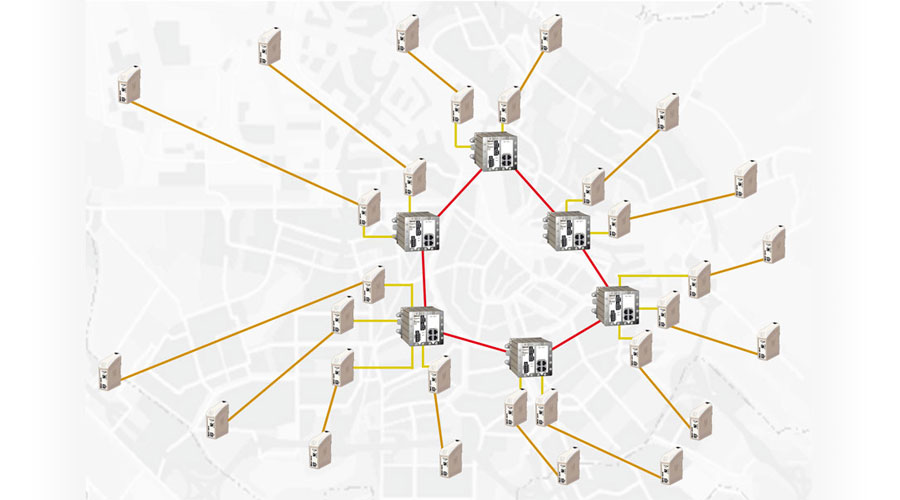

Les principales spécifications étaient l’isolation galvanique, la température étendue et les performances de la ligne DSL. Les tests ont été effectués jusqu'à 17 km. Alliander utilise un anneau de prolongateurs Wolverine Ethernet administrés pour former un anneau de réseau central. À partir de cet anneau central, 140 lignes de communication point à point sont utilisées pour connecter les sites distants (sous-stations à gaz). Chaque liaison point à point se compose de deux prolongateurs Wolverine Ethernet point à point qui permettent d’étendre la liaison Ethernet jusqu’à 12 km au maximum. Au total, Alliander installera 6 prolongateurs Ethernet administrés et 280 prolongateurs Ethernet point à point afin de transformer son système de distribution de gaz en un système de communication moderne, contrôlé et surveillé par SCADA.
